01
电暖器为什么需要倾倒检测？
电暖器、陶瓷暖风机和移动式取暖设备在使用过程中，可能因碰撞、拉扯、地面不平或放置不稳而发生倾倒。
尤其在地毯等环境中，设备倾倒后如果仍持续加热，可能造成局部过热，使周边物品受热，甚至增加起火风险。
设计重点
除加热控制外，增加独立的姿态／倾倒检测，可在设备姿态异常时快速获得状态信号，并进一步执行停机或断电保护。
02
倾倒传感器在系统中的作用
倾倒传感器主要用于判断设备姿态是否超出设定条件，并将状态信号提供给 MCU、控制板或安全回路。系统再根据产品设计决定停止加热、关闭风机或输出异常信号。
设计要点：传感器提供状态信号，并不直接切换大功率加热负载。
03
光电式滚珠传感器如何判断倾倒？

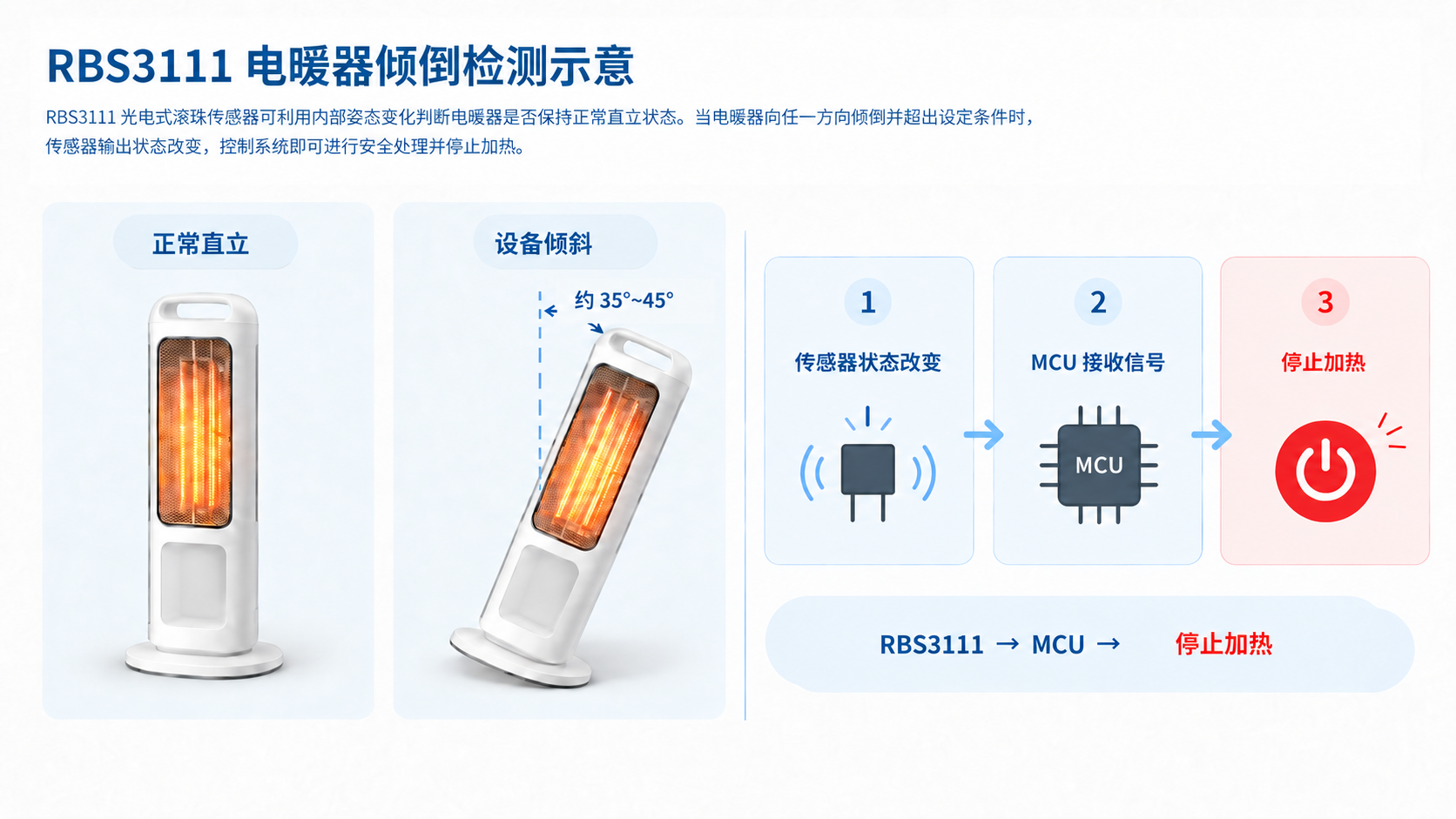

RBS3111 光电式滚珠传感器通过内部姿态变化判断设备是否保持正常直立状态。当电暖器向任一方向倾倒并超出设定条件时，传感器输出状态发生变化，控制系统即可据此执行安全处理。
04
为什么要考虑 360° 全方位倾倒检测？
电暖器实际倾倒方向无法预先确定，可能向前、向后、向左、向右或斜向倾倒。因此，如需完整的倾倒保护，应评估不同方向的姿态变化，而不是只检测单一方向。
RBS31 光电式滚珠开关系列可用于评估 360° 全方位倾倒检测需求，适用于家电在多方向倾倒时需要获得状态信号的安全设计。实际选型仍需结合产品安装方向、触发角度和系统控制方式进行评估。
05
如何选择倾倒角度？
触发角度不能只看传感器规格，还应结合产品重心、底座结构、正常使用倾角及安全要求。以下可作为初步评估参考：
| 应用需求 | 可评估方向 |
|---|---|
| 小角度即需触发保护 | 15° / 20° |
| 一般家电倾倒判断 | 30° / 45° |
| 大角度姿态判断 | 65° |
| 需要全方位倾倒检测 | RBS31 系列 |
06
设计前建议确认哪些条件？
产品正常使用时允许的最大倾斜范围。
期望触发保护的倾倒角度，以及传感器安装基准是否与整机水平基准一致。
传感器与 PCB 的实际安装方向。
风机、电机、搬运、碰撞或正常晃动是否可能造成短暂误触发。
系统端是否需要增加适当延时或去抖处理。
倾倒后采用立即停机、延时停机、自动复位或手动复位的控制方式。
注意：软件延时或去抖可帮助降低误触发，但不能替代产品本身必要的硬件安全设计。
07
适用场景

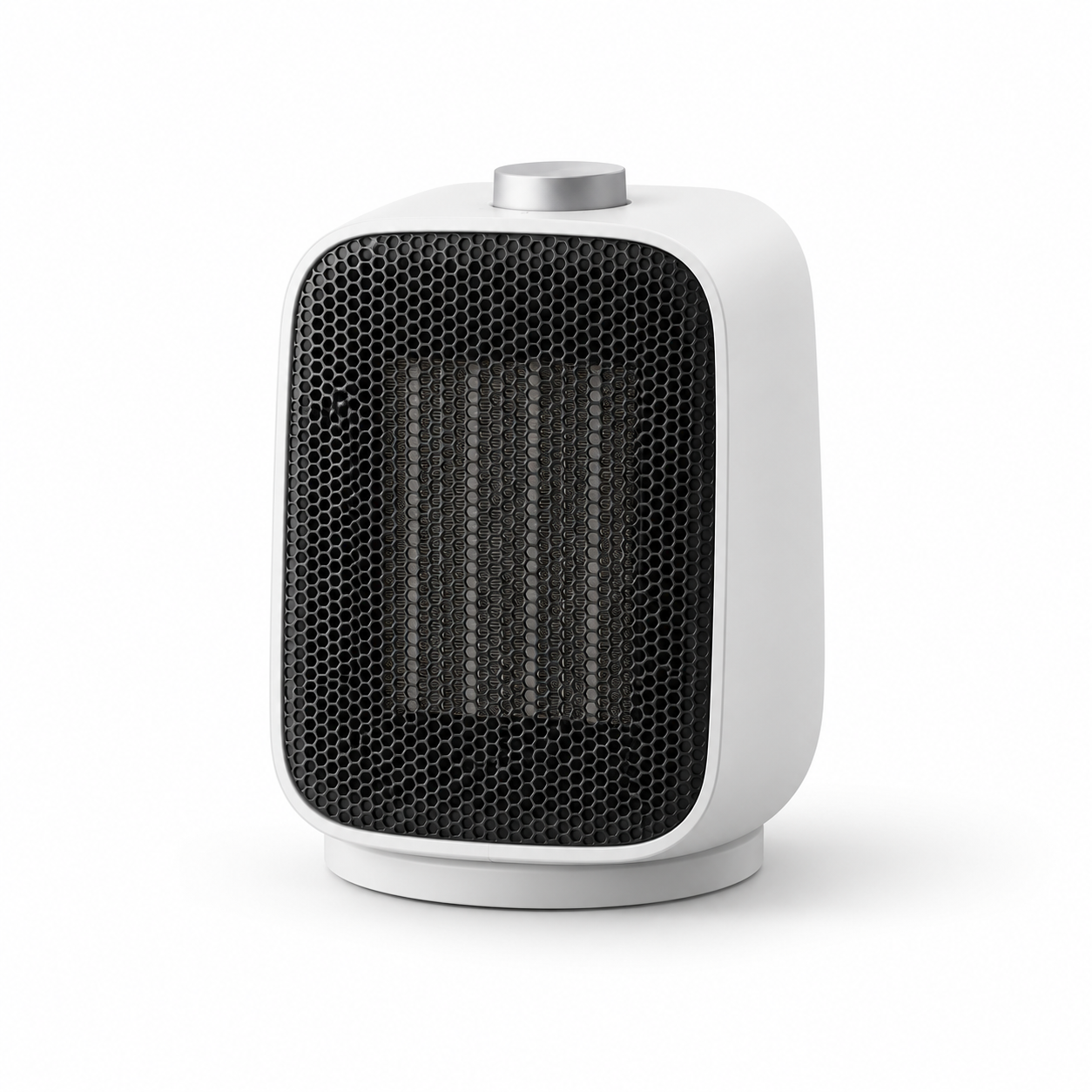

PTC 陶瓷取暖器
暖风机
便携式取暖器
立式取暖器
08
OncQue 推荐方案
Recommended Series
RBS31
光电式滚珠开关系列
360° 全方位倾倒检测固定角度规格ON / OFF 输出无机械触点磨损
如果产品仅需判断“是否超过设定角度”，可评估 RBS31 光电式滚珠开关系列。其特点包括 360° 全方位倾倒检测、固定角度规格、ON/OFF 输出，以及无传统机械触点磨损的检测结构。
原电暖器应用案例采用 RBS3111 光电式滚珠传感器进行倾倒检测；设备倾倒时，可即时提供异常状态信号，帮助系统执行自动断电。
CONTACT ONCQUE
提供设备尺寸、PCB 安装方向、触发角度和工作电压，OncQue 可协助评估。
