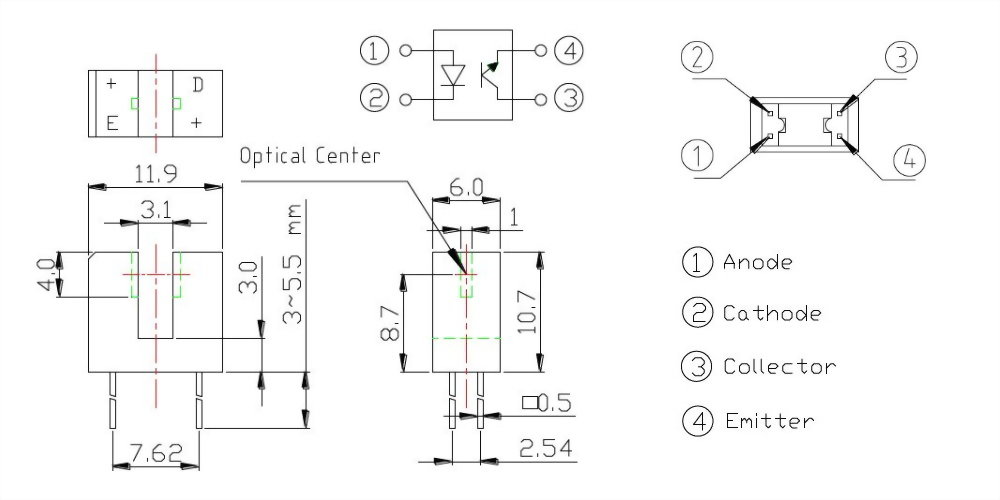

槽宽3.1mm 无耳红外线光遮断感测器
定位检知 / 纸张检知 / 信号检知
认证：RoHS
产地：台湾
※ 制程相关及其他注意事项请参阅规格书
Absolute Maximum Rating（Ta=25°C）
|
Item |
Symbol |
Rating |
Unit |
|
| Input |
Power Dissipation |
Pd | 75 | mW |
| Reverse Voltage |
VR |
5 | V | |
|
Forward Current |
IF | 30 | mA | |
|
Peak Forward Current (*1) Pulse width≦100μs, Duty≦1%. |
IFP | 0.1 | A | |
| Output |
Collector Power Dissipation |
PC | 75 | mW |
|
Collector Current |
IC |
20 | mA | |
|
C-E Voltage |
VCEO |
30 | V | |
|
E-C Voltage |
VECO |
5 | V | |
|
Operating Temperature |
Topr |
-40~+85 |
°C |
|
|
Storage Temperature |
Tstg |
-40~+100 |
°C |
|
|
Soldering Temperature (*2) |
Tsol |
260 |
°C |
|
Notes:
(*1) tw=100μsec , T=10 msec (*2) t≦5 Sec
光电 / 电性特性 (Ta=25°C)
|
Parameter |
Symbol |
Condition |
Min. |
Typ. |
Max. |
Unit |
| Forward Voltage | VF | IF=20mA | - | 1.2 | 1.5 | V |
| Reverse Current |
IR |
VR=5V | - | - | 10 |
μA |
| Peak Wavelength | λp | IF=20mA | 940 |
|
nm |
|
|
Dark Current |
Iceo | VCE=20V | - | - | 100 |
nA |
|
C-E Saturation Voltage |
VCE (sat) |
IC=0.5mA IF=20mA |
- | - | 0.4 |
V |
|
Light Current |
IC |
VCE=5V IF=10mA |
0.5 | - | - |
mA |
建议电流 / 电压条件
输入电流
操作电压
条件
10 mA
5 V
VCE=5V RD=390 ohm RL=33K ohm
- 定位检知
- 纸张检知
- 信号检知
产品特性
- 结构简单，具有多种安装角度可选择
- 外壳采用高抗张强度之工程塑胶制成，可避免安装时产生破裂现象
- 用红外线发射二极体和光电晶体配对组合，可减少可见光之干扰
- 符合 RoHS 标准
- 台湾制造
- 焊接流程完成后，请勿使用溶剂或类似物品清洗开关
- 使用水溶性助焊剂可能导致开关破损
- 由于公司政策是不断的改善产品品质，因此规格书可能在没有知会的情况下变更或修改，您可以透过本公司的业务人员取得最新资讯。在一般情况下，本公司所有产品都是依照规格书的标准条件生产
- 自动控制系统
- 自动化设备
- 扫描器
- 印表机
- 传真机
- 影印机
- 印刷机械
- 滑鼠
- 安全系统
- 计数器
- 光学译码器
- 其他有关 定位检知 、纸张检知 、信号检知之侦测
|
|
 |
 |
 |
 |
 |
| 型号 |
DPI010200 |

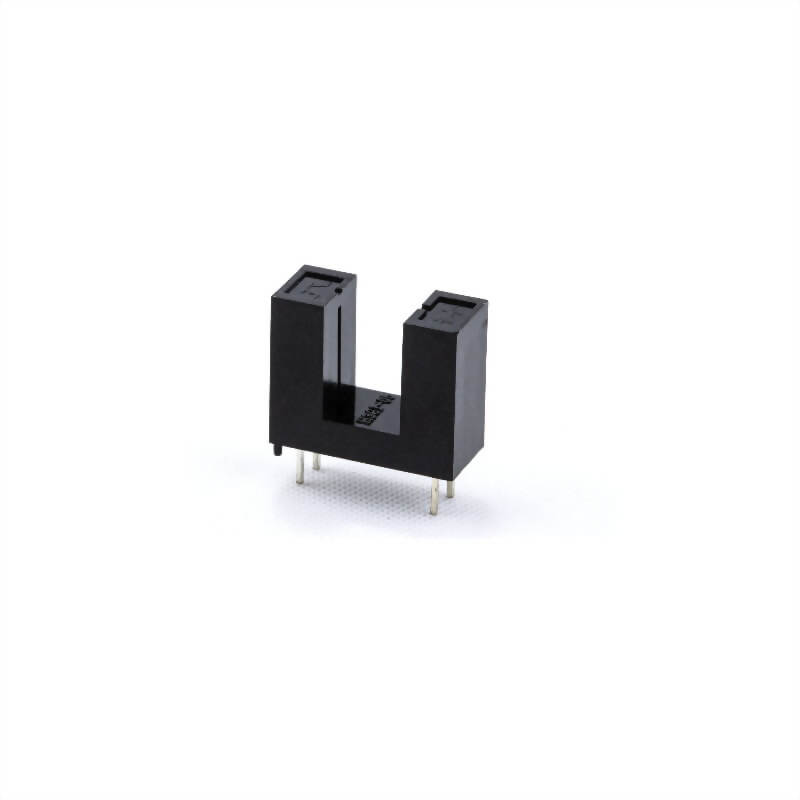

DPI010300 |
DPI010400 |
DPI010500 |

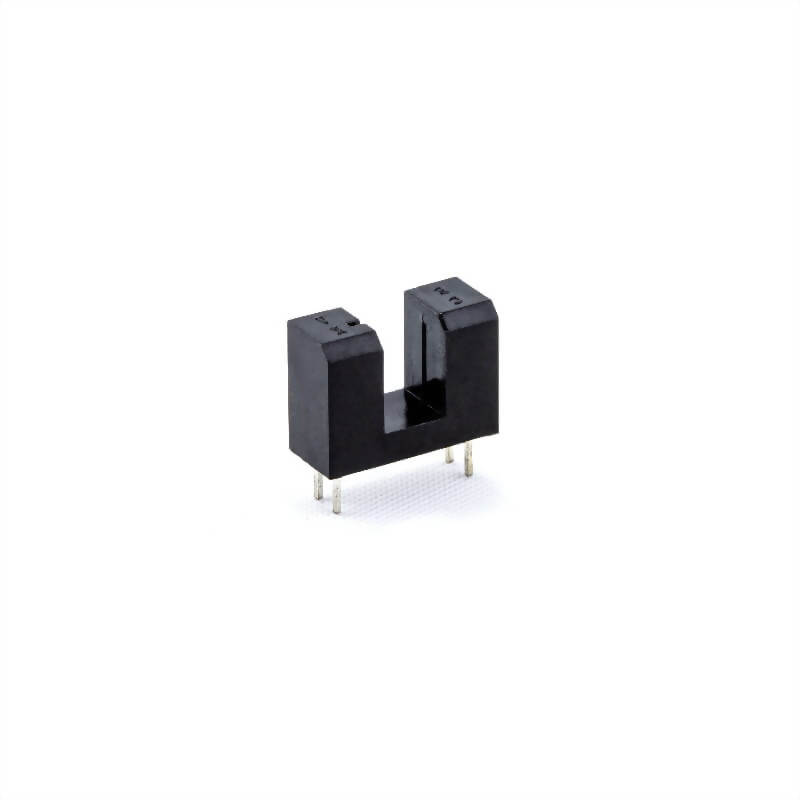

DPI010600 |
