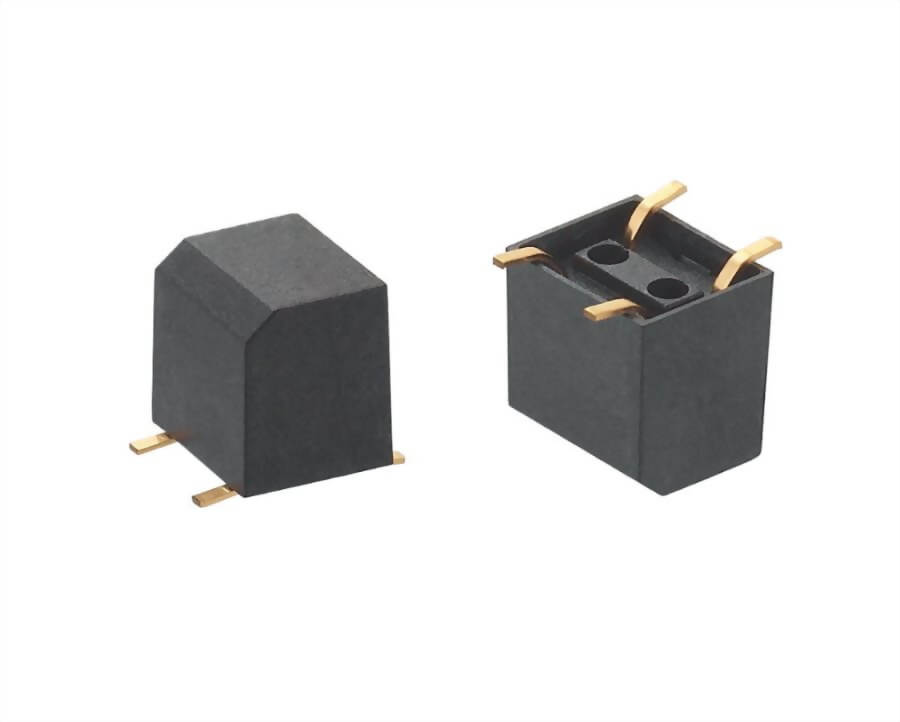

贴片震动传感器开关
● 接点式滚珠开关 | 微型振动传感器
● 功能：无方向性(全方位)之震动讯号侦测
● 认证：RoHS,REACH,专利
● 型号：VBS030600
● 台湾生产 | 厂家直销 | 全检出厂 | 质量保证
● **不在美国贩售
● 功能：无方向性(全方位)之震动讯号侦测
● 认证：RoHS,REACH,专利
● 型号：VBS030600
● 台湾生产 | 厂家直销 | 全检出厂 | 质量保证
● **不在美国贩售
以下请选择您要询问的产品规格：
| *型号: |
|
|
 |
| 型号 |
VBS030600 |
| 型态 |
SMD |
|
尺寸 (mm) |
Φ4*7.5 |
|
PCB板方向 |
水平板及垂直板 |
|
操作温度 |
-25°C ~ 85°C |
电性/电气特性
- 接点容量：10 mA，5VDC
- 绝缘电阻：1,000 MΩ min.，100 VDC
- 介电强度：500 VDC min.，1 minute
- 电容量：5 pF max.
机械特性
- 回焊炉：Peak temp.=255~260℃
- 储存温度：-40°C ~ 85°C
- 湿度：40°C / 95%RH
- 机械寿命：2HZ,horizontal 1,000,000 times
- 电气寿命：100,000 times
建议电流、电压条件
|
输入电流(mA) |
操作电压(V) |
条件 |
| 1.0 | 5 | -- |
- 功能：无方向性(全方位)之震动讯号侦测

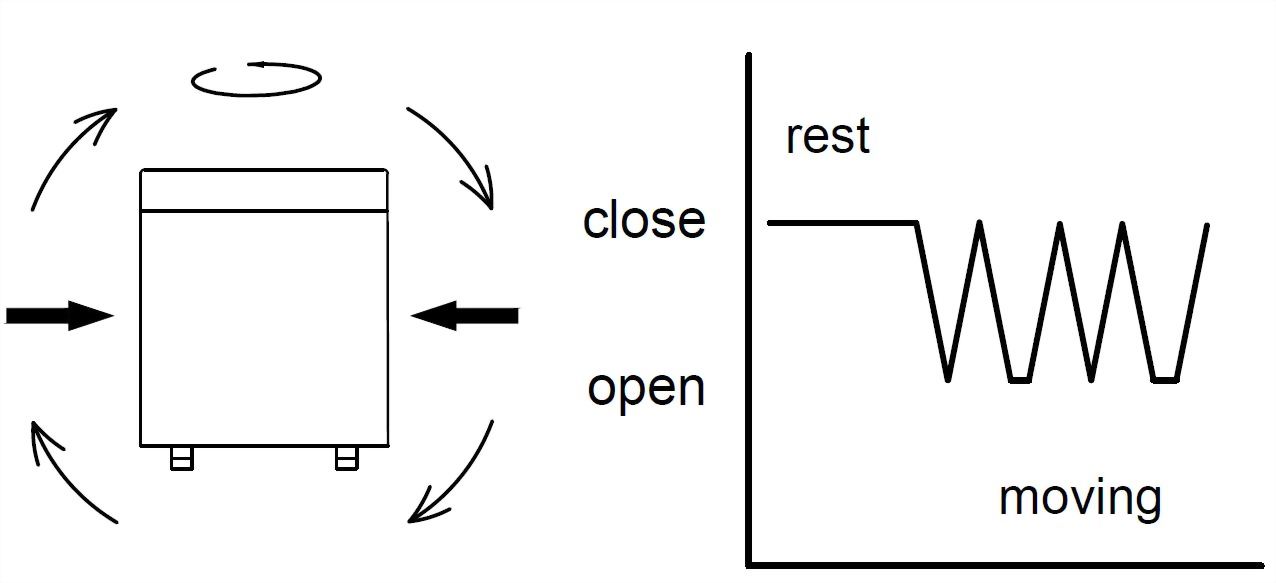

- 接点形式类似常闭开关，振动时电路会瞬间快速的开和关。 VBS0306并不保证常闭，开关静止时偶尔会停留在电路开启状态。工程师设计软体时应以讯号转换(从高电位到低电位、从低电位到高电位的变化)作为开和关的条件，而非以持续开启或关闭的状态作为开和关的条件。
- 体积小，不占空间
- 本体一半沉入PCB后可架于板上，安装所需高度极小
- 外壳采用高绝缘性塑胶材料，可避免外壳导电及生锈
- 端子与内部铜珠表面均镀金，不易氧化
- 所有塑胶材料均使用高耐温之工程塑胶
- 开关讯号单纯，线路设计容易
- 符合 RoHS 标准，完全替代水银开关
- 比 IC 设计经济的解决方案
-
台湾制造，全检出厂
- 焊接流程完成后，请勿使用溶剂或类似物品清洗开关
- 使用建议：使用于具震动场合时，建议加上 on delay 的设计；若震动过大时，建议选用光电式产品
- 大日科技秉持不断提升产品品质，因此网站讯息可能没有即时更新，欢迎联系我们取得最新产品资讯
- 此型号禁销至美国
滚珠开关利用小珠的滚动去制造与金属端子的触碰，产生导通或不导通的效果，用来取代水银开关。可应用的范围相当广泛，如：任何角度的改变侦测或震动感应等功能。
无方向性(全方位)之震动讯号侦测应用实际案例
 |
居家防盗侦测 功能：门窗破坏振动侦测感应/车库门角度侦测感应
|
