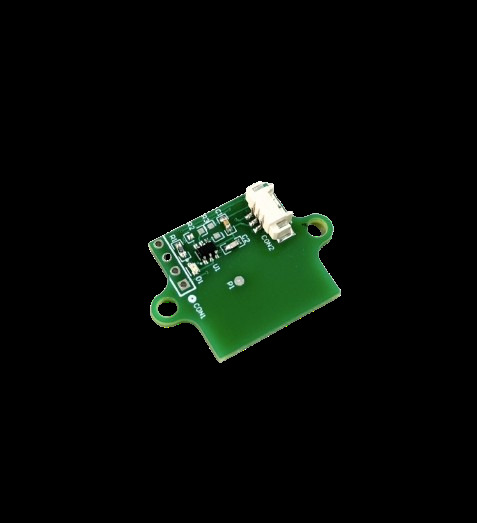

单次触发式液位模块

● 功能说明 :

1、 使用本模块可以隔水侦测非金属容器内之水位变化，如咖啡机、饮水机等内部盛水容器之水位侦测，可代替传统式的浮球式水位侦测。

2、 此模块于实际使用中，当水位高于感应位置时，会有对应之TTL逻辑信号变化(因水位低于或水位不变持续10~15秒会讯号复归，因此不在感测条件里)。

3、 水位高于/等于感应区时，输出为HIGH，LED灯号为ON。

4、 水位低于感应区时，输出为LOW，LED灯号为OFF。

● 尺寸 (单位: mm,公差: ±0.5mm)

1、外观最大尺寸：31(L) * 21.6(W) *3.2(H)。

2、排针间距为：CON1=2.54mm，CON2=1.25。

● 脚位定义 :

● 安装范例 :

● 应用

1、单次触发型场域，如饮品填充产线，如需持续侦测场域则不适用。

2、咖啡机、饮水机、盆栽之液位检知。

3、其他需作隔水液位检知之场合。

4、禁止使用金属/带电材质容器。
